Ein Detektor ist aus verschiedenen Komponenten aufgebaut.Jede dieser Komponenten überprüft bestimmte Teilcheneigenschaften. Die Komponenten sind in aufeinanderfolgenden Schichten so angeordnet, dass die Teilchen alle Schichten durchfliegen müssen. Ein Teilchen wird erst dann als "nachgewiesen" bewertet, wenn es in einer dieser Schichten ein Signal ausgelöst hat, oder wenn es in nachweisbare Teilchen zerfallen ist.

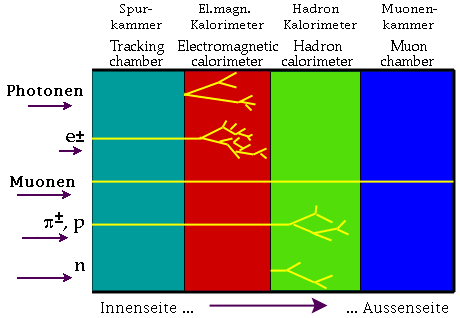

Die Wechselwirkung verschiedener Teilchenarten in den einzelnen Schichten des Detektors:
*Neutrinos werden in diesem Schema nicht gezeigt, weil sie kaum mit Materie wechselwirken. Auf ihre Anwesenheit kann nur durch "fehlende" Massen und "fehlende" Energie geschlossen werden. Nur zur Information: Das Pion () ist ein geladenes Meson.*
Einige wichtige Bemerkungen:
Geladene Teilchen, wie z.B. Elektronen und Protonen, werden in der "tracking chamber" und im elektromagnetischen Kalorimeter nachgewiesen.
Neutrale Teilchen, wie Neutronen und Photonen, werden von der "tracking chamber" nicht registriert; sie werden erst nachgewiesen, wenn sie mit dem Detektor in irgend einer Form reagieren. Photonen werden im "elektromagnetischen Kalorimeter" registriert, während Neutronen durch die Energie, die sie im "Hadron Kalorimeter" abgeben, nachgewiesen werden.
Jede Teilchenart zeigt im Detektor eine typische "Signatur". Wenn beispielsweise ein Teilchen nur im elektromagnetischen Kalorimeter ein Signal erzeugt, dann handelt es sich mit ziemlicher Sicherheit um ein Photon.
Bei der Frontalkollision eines Teilchens mit einem Antiteilchen (senkrecht zum Bildschirm) entsteht ein Elektron und ein Positron (siehe Bild). Welcher Erhaltungssatz SCHEINT verletzt zu sein?
